3Dスキャナーとは？ 基礎知識や選び方を徹底解説

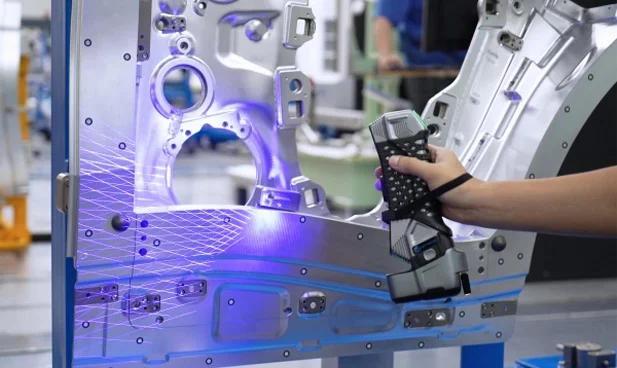

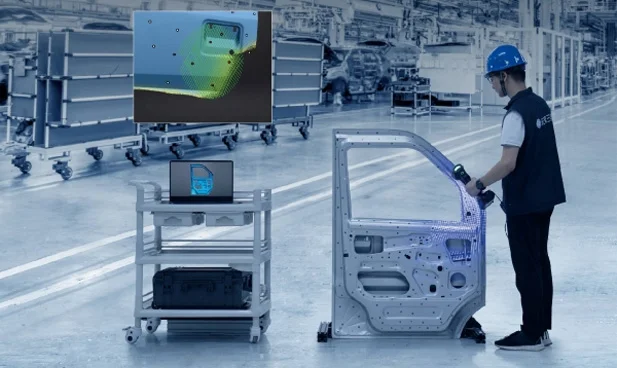

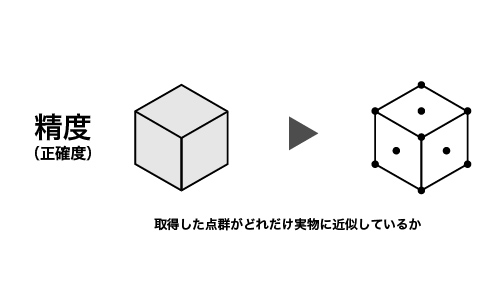

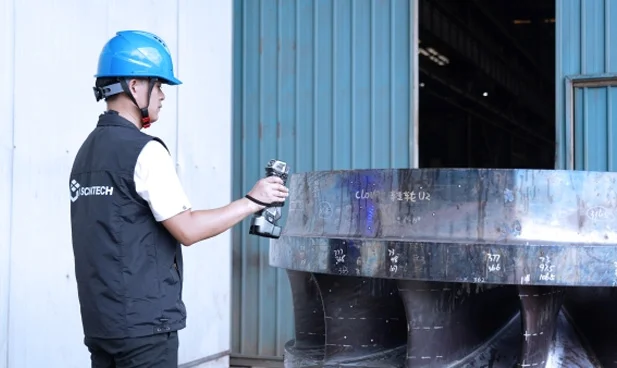

3Dスキャナーを活用した検査では、CADデータもしくはマスタデータとの比較により、偏差確認やノギスでは計測しにくいところの計測が可能となります。検査用途で3Dスキャナーを選定する際のポイントは、精度・繰り返し精度です。

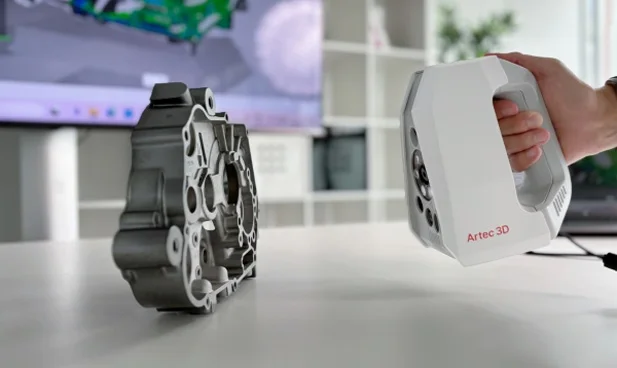

3Dスキャナーによるリバースエンジニアリングとは、既存の物体や製品の形状をデジタルデータとして取得し、解析や再設計に活用することです。 3Dスキャナーを活用することにより、意匠面の再現性がアップします。
リバースエンジニアリング用途で3Dスキャナーを選定する際のポイントは、欠落なく鮮明にスキャンできる機種を選ぶ事、再現性に優れた機種を選ぶ事です。

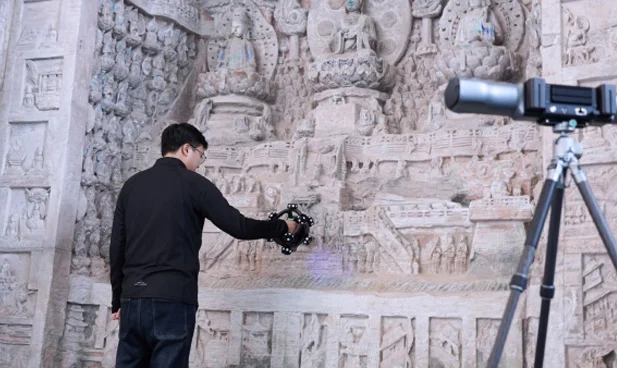

デジタルアーカイブとは、情報や資料をデジタル形式で保存・管理するプロセスのことです。3Dスキャナーが多く活用される場面は、アート作品や文化財のデジタルアーカイブです。
3Dスキャナーを選定する際のポイントは、解像度やカラー情報、テクスチャ情報のできる機種であることです。再現性の高い3Dスキャナーがおすすめです。

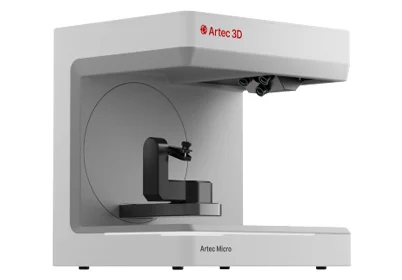

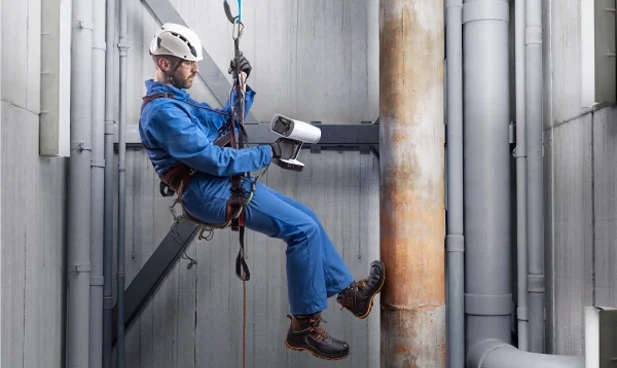

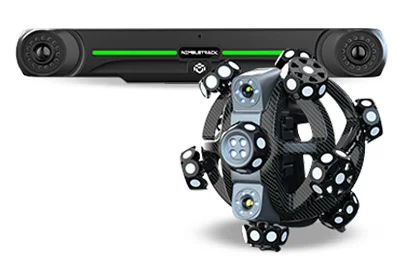

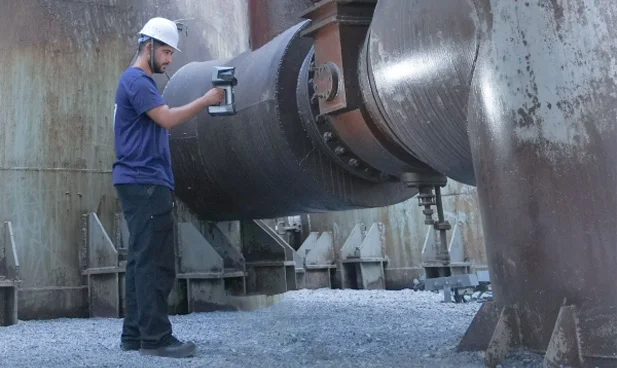

3Dプリンターのようにはっきりとスキャンできる最大、最小サイズが決まっているわけではありませんが、大きな対象物に向いている機種、逆に小さな対象物に向いている機種があります。例えば、マーカーレスの機種は、マーカーを貼る手間がかからず、大きな対象物にはメリットがあり、小さな対象物は、焦点距離が短い機種であれば、近づいてスキャンできるので、取りこぼしを少なくできます。

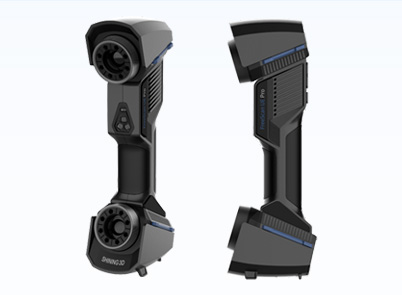

形状が複雑になればなるほど、スキャンすることが困難になり、データの欠落が生じやすくなります。ハード、ソフトの性能で、欠落がでないよう工夫しています。ハード的には、マルチレーザーを搭載した機種がお勧めです。ソフト的には、欠落した箇所にあるべき点を計算して作成する補正機能を持つ機種があります。

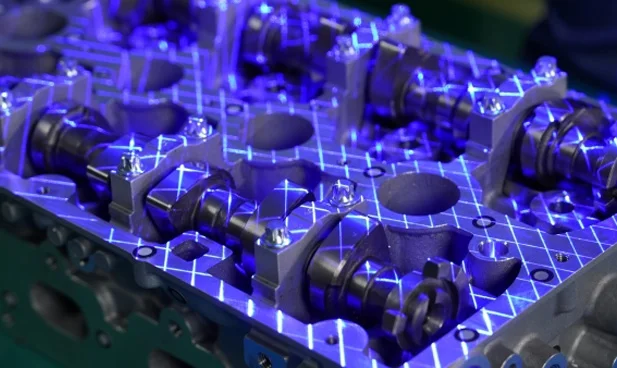

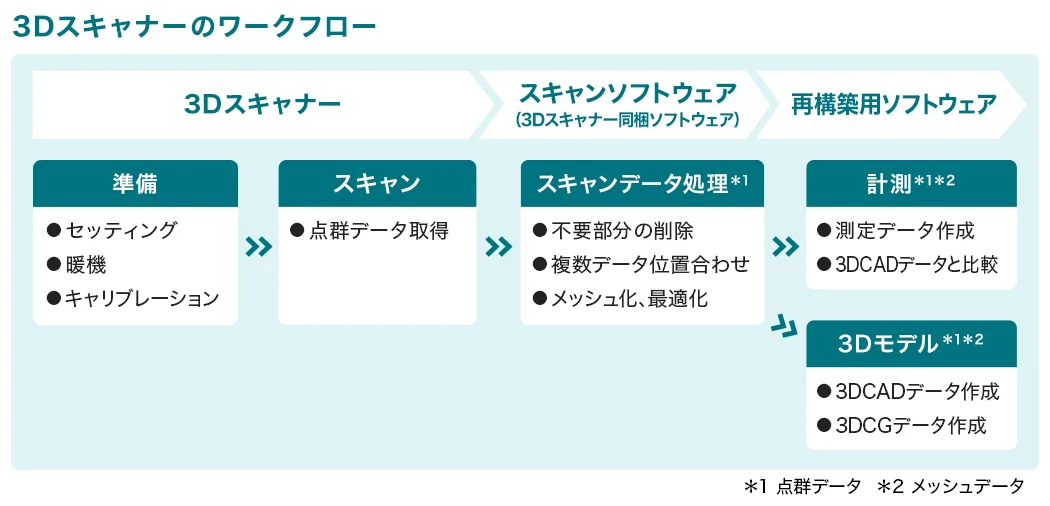

スキャンの原理は、基本的には光を対象物に照射し、カメラが反射光をとらえて、形状を三次元の座標を持った点群として取得します。鏡のように光沢が強いと乱反射して、うまく光を捉えることができません。また、黒いものは光を吸収し、反射光を取らえることができません。これに対応できる機種を選択するか、3Dスキャナー用スプレーの使用をお勧めします。

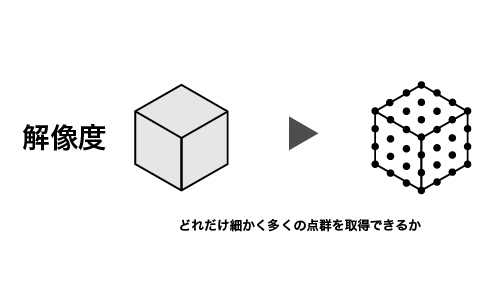

ザラザラした質感や細かい模様を鮮明にスキャンするには、高い解像度と3Dスキャナーのカメラ性能が必要です。安価な製品は、判別できないくらい潰れていまいます。満足できる製品ほど高額ですが、近年、手頃な価格の製品でも質感を鮮明に表現できる製品ができてきました。

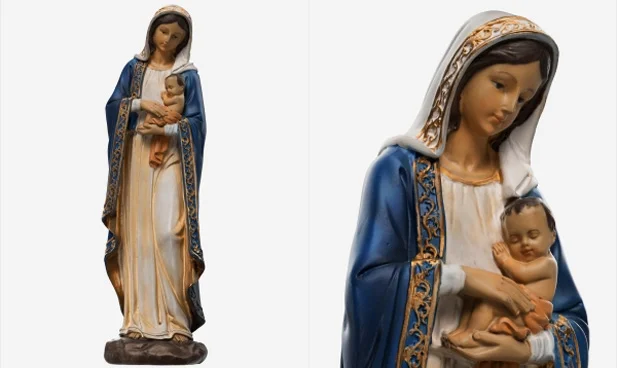

デジタルアーカイブ、CGの元データに色、テクスチャーのスキャンが求められます。カラー対応した機種で、これらの要望に対応できます。
